// ENERJI & GÜÇ SEÇİM REHBERİ
Enerji & Güç kablosu nasıl seçilir?
Enerji ve güç kabloları bina kolonlarını, pano beslemelerini ve yeraltı dağıtım hatlarını taşır. Bu kategorideki NYY (bakır) ve NAYY (alüminyum) 0,6/1 kV sınıfında, dış kılıflı ve toprağa gömülebilen kablolardır; NYA ve NYAF ise tek damarlı 450/750 V iletkenlerdir ve Z1 kodlu tipleri halojensiz yalıtımlıdır. Seçimde üç soru belirleyicidir: hat nereden geçecek (toprak, tava, boru), kaç damar gerekiyor ve iletken bakır mı alüminyum mu olacak.
Bu kategorideki kablo tipleri
Kategoride 10 ürün, 4 farklı tip var. Tablodaki tip adına tıklayarak o tipin örnek ürün sayfasına geçebilirsiniz.
| Tip | Ürün | Özellik | Seçenekler | Kullanım yeri |
|---|

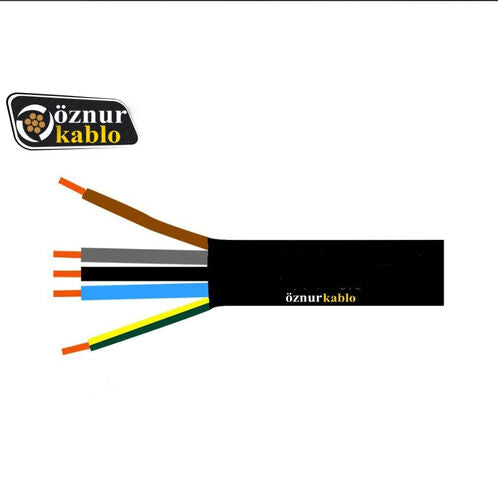

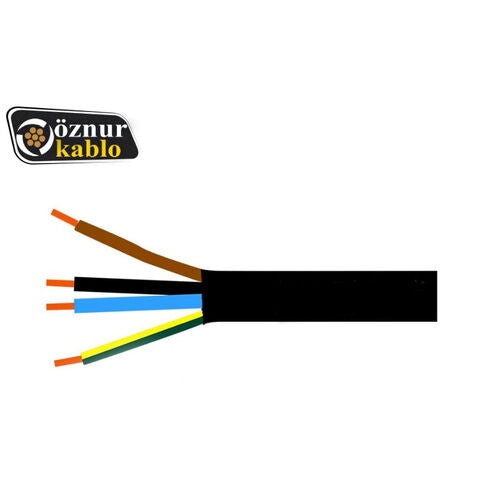

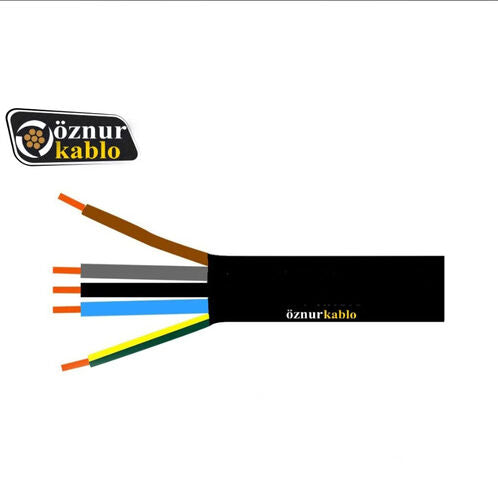

| NYY | 4 | 0,6/1 kV · Tek tel veya çok telli bakır | 10–16 mm² (2 kesit) · 4/5 damar | Yeraltı enerji hatları, bina kolonu, pano besleme ve sanayi dağıtımı |

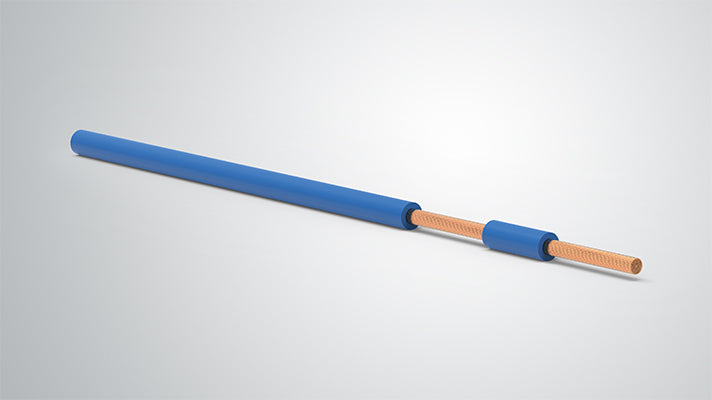

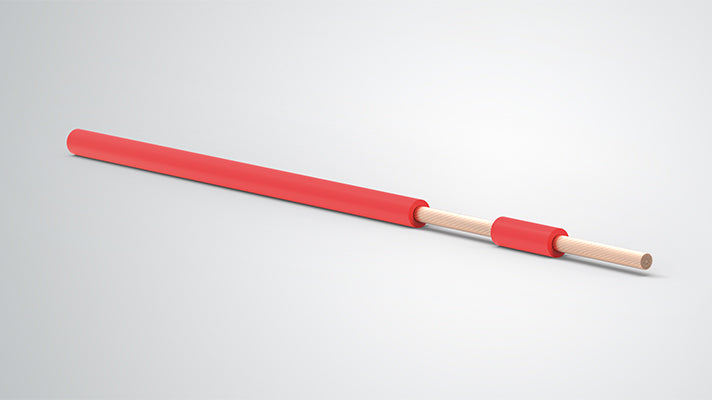

| NYAF (H07V-K) | 3 | 450/750 V · Çok telli (esnek) bakır — sınıf 5 | halojensiz Z1 tipi dahil | Pano içi bağlantılar, klemens/bara uçları ve dar bükümlü güzergâhlar |

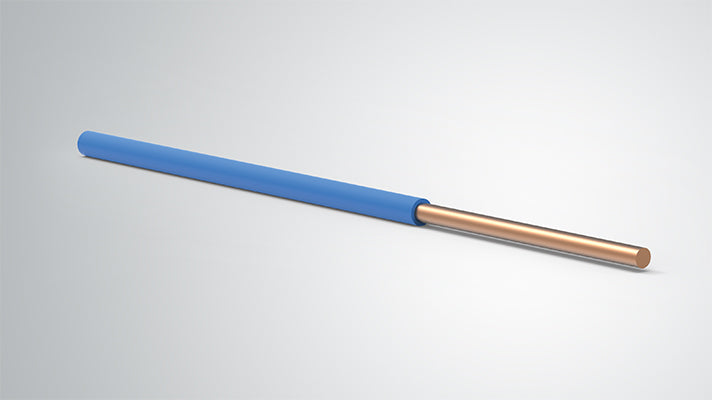

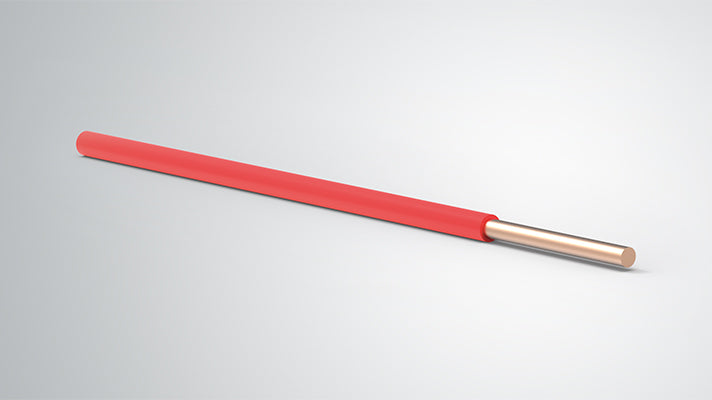

| NYA (H07V-U) | 2 | 450/750 V · Tek tel (rijit) bakır — sınıf 1 | halojensiz Z1 tipi dahil | Sıva altı bina tesisatı, pano içi tesisat ve boruya çekilen linyeler |
| NAYY | 1 | 0,6/1 kV · Alüminyum | — | Uzun yeraltı enerji hatları ve şebeke dağıtımı |
Seçerken dikkat edilecekler
- Toprak altı ve dış hatlarda NYY veya NAYY kullanılır. Doğrudan gömülürken kum yatak ve ikaz bandı şarttır; mekanik darbe riski olan güzergâhta zırhlı tip ya da koruma borusu seçilir.
- Damar sayısı: 4 damar üç faz + nötr (ya da PE), 5 damar üç faz + nötr + PE demektir. Bugün trifaze beslemenin tam dizilimi 5 damardır.
- Alüminyum aynı kesitte bakırın yaklaşık %75-80'i kadar akım taşır; bu yüzden NAYY'de bir-iki kesit üst seçilir ve bakır-alüminyum birleşiminde bimetal pabuç kullanılır.
- Uzun hatlarda kesit yalnızca akıma göre değil gerilim düşümüne göre de kontrol edilir.
- Kalabalık kapalı mekânda duman ve asit gazı riski önemliyse Z1 (halojensiz) yalıtımlı NYA/NYAF ya da Yangın Güvenliği kategorisindeki N2XH tercih edilir.
Ayrıntılı rehberler: NYY kablo nedir? · Bakır mı alüminyum kablo mu? · Kablo kesit hesaplama tablosu · Halojensiz ve yangına dayanıklı kablolar
Enerji & Güç kabloları hakkında sık sorulanlar
NYY kablo toprağa doğrudan gömülebilir mi?
Evet, NYY yeraltı kablosudur. Kablo kum yatak içine alınır ve üstüne ikaz bandı serilir; araç yolu gibi mekanik darbe riski yüksek güzergâhlarda zırhlı tip ya da koruma borusu kullanılır.
NYY ile NAYY arasındaki fark nedir?
Yapıları aynıdır, fark iletkendedir: NYY bakır, NAYY alüminyum iletkenlidir. Alüminyum daha hafif ve ekonomiktir ama aynı kesitte daha az akım taşır; bu nedenle NAYY'de genellikle bir-iki kesit üst seçilir.
H07V-U ile H07Z1-U arasındaki fark nedir?
İkisi de 450/750 V tek damarlı bina kablosudur. V kodu PVC yalıtımı, Z1 kodu halojensiz yalıtımı gösterir. Z1 tipler yanarken halojenli asit gazı üretmez; hastane, okul ve AVM gibi kalabalık kapalı mekânlarda tercih edilir.
